产品描述

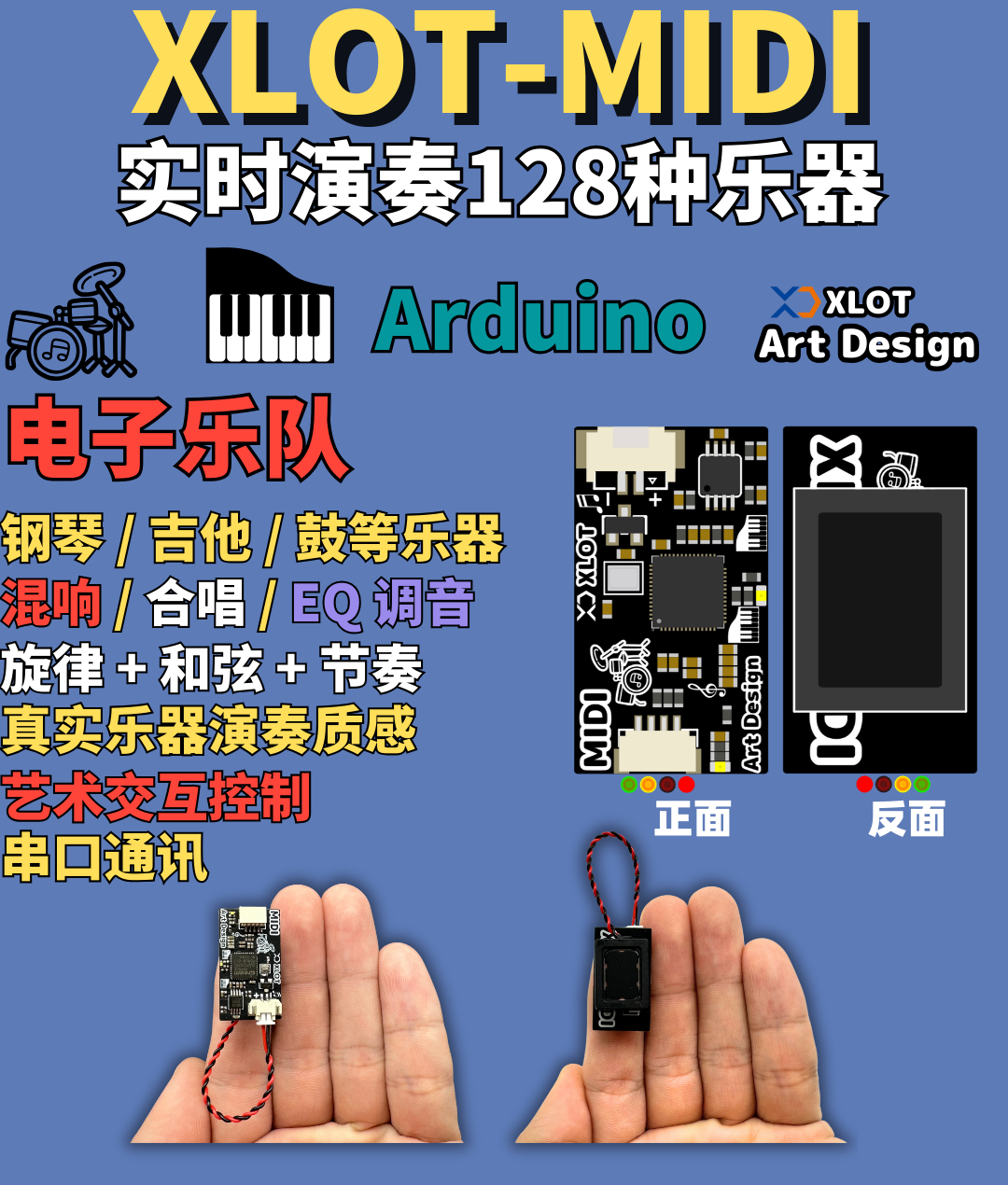

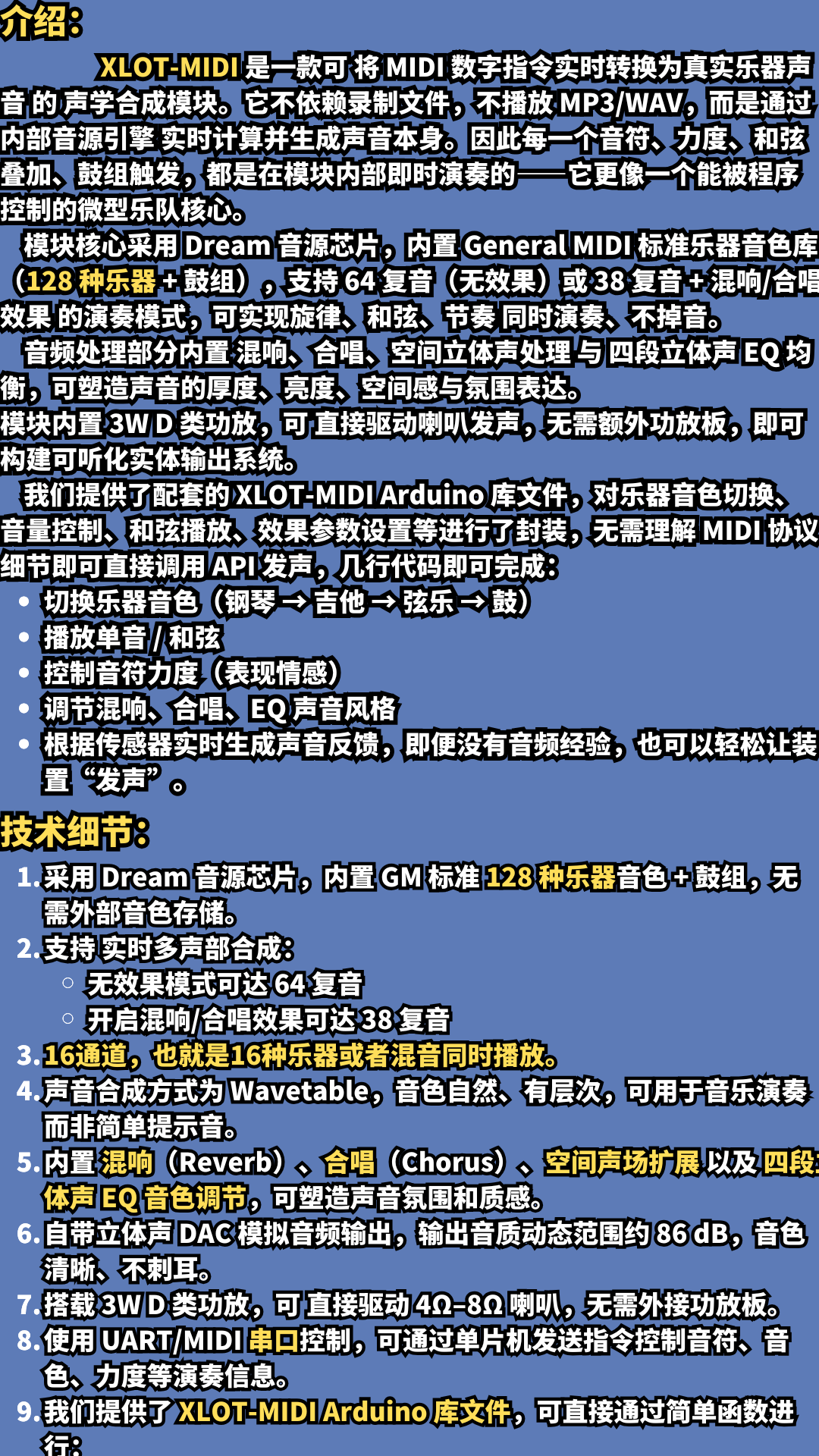

XLOT-MIDI 是一款可 将 MIDI 数字指令实时转换为真实乐器声音 的 声学合成模块。它不依赖录制文件，不播放 MP3/WAV，而是通过内部音源引擎 实时计算并生成声音本身。因此每一个音符、力度、和弦叠加、鼓组触发，都是在模块内部即时演奏的——它更像一个能被程序控制的微型乐队核心。
模块核心采用 SAM2695 音源芯片，内置 General MIDI 标准乐器音色库（128 种乐器 + 鼓组），支持 64 复音（无效果）或 38 复音 + 混响/合唱效果 的演奏模式，可实现旋律、和弦、节奏 同时演奏、不掉音。
音频处理部分内置 混响、合唱、空间立体声处理 与 四段立体声 EQ 均衡，可塑造声音的厚度、亮度、空间感与氛围表达。
模块内置 3W D 类功放，可 直接驱动喇叭发声，无需额外功放板，即可构建可听化实体输出系统。
我们提供了配套的 XLOT-MIDI Arduino 库文件，对乐器音色切换、音量控制、和弦播放、效果参数设置等进行了封装，无需理解 MIDI 协议细节即可直接调用 API 发声，几行代码即可完成：
切换乐器音色（钢琴 → 吉他 → 弦乐 → 鼓）
播放单音 / 和弦
控制音符力度（表现情感）
调节混响、合唱、EQ 声音风格
根据传感器实时生成声音反馈，即便没有音频经验，也可以轻松让装置“发声”。
技术细节

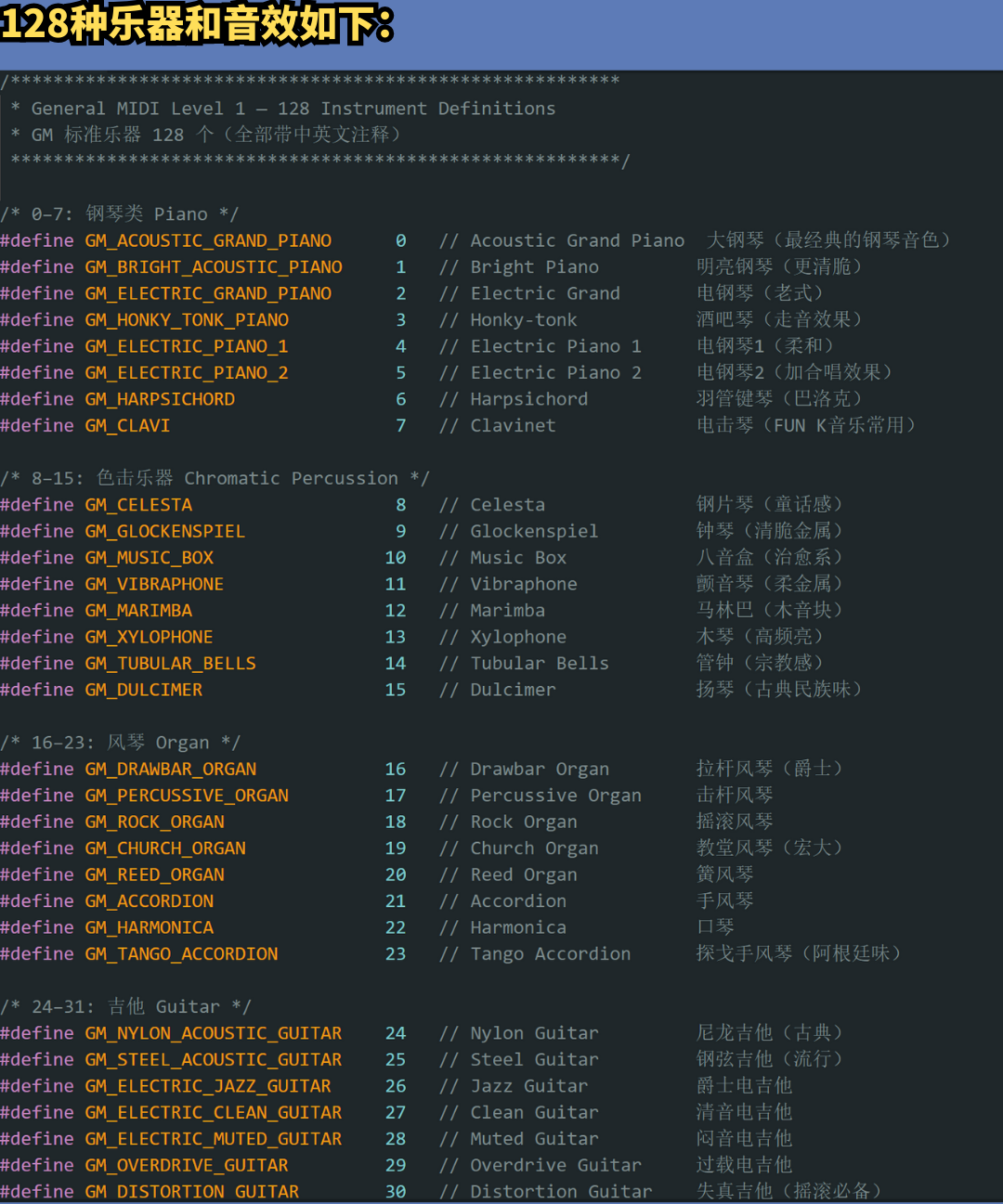

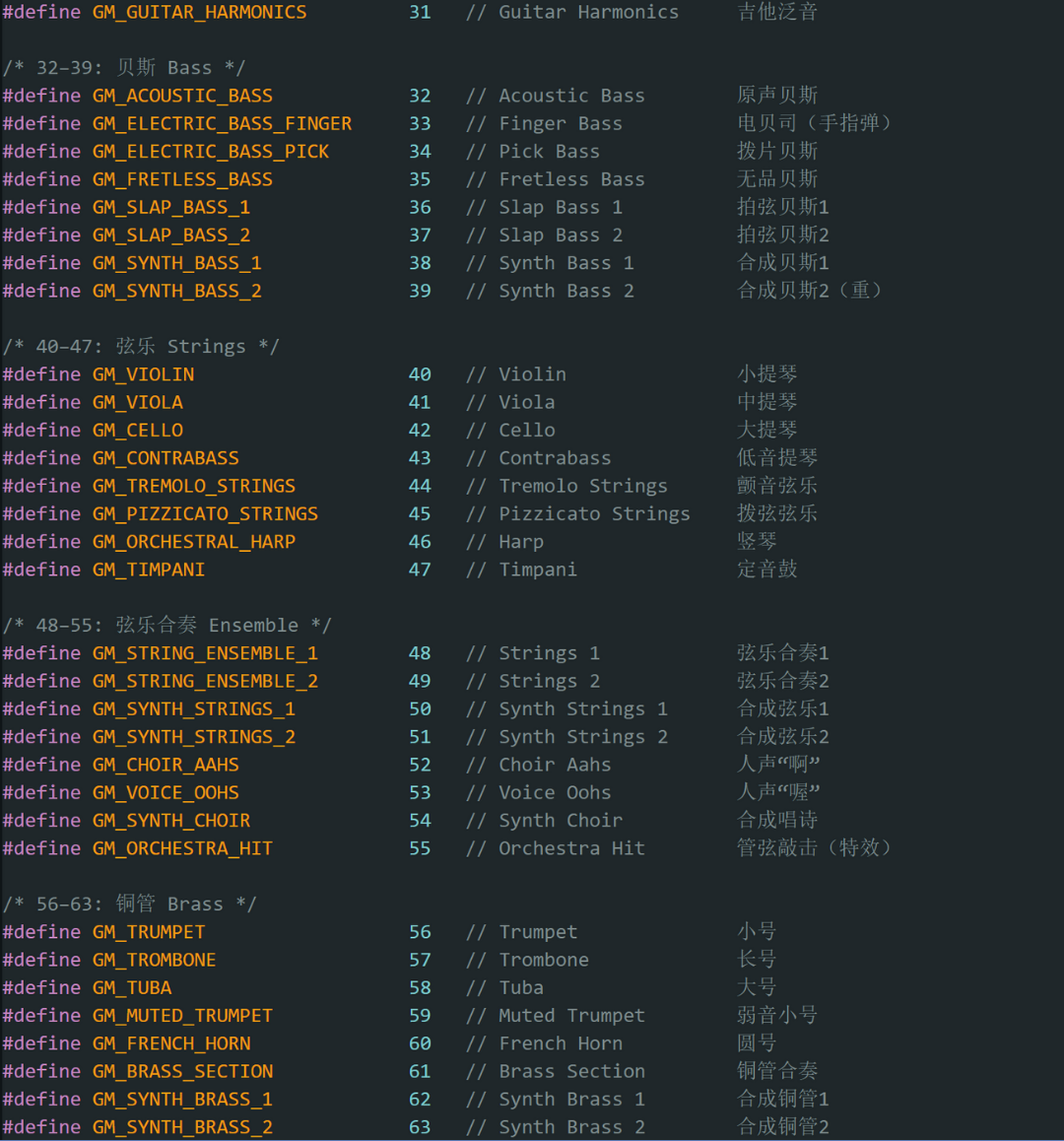

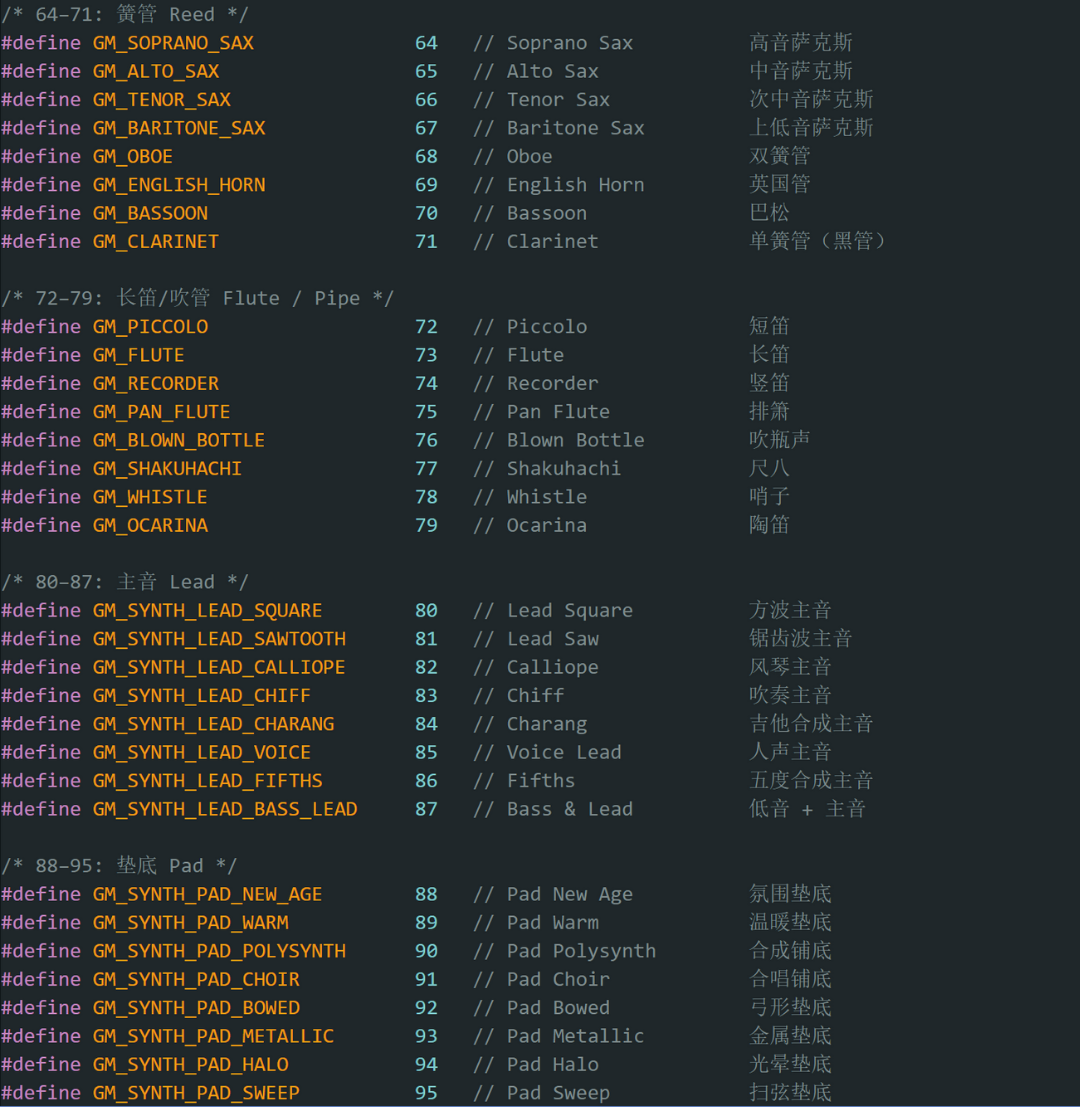

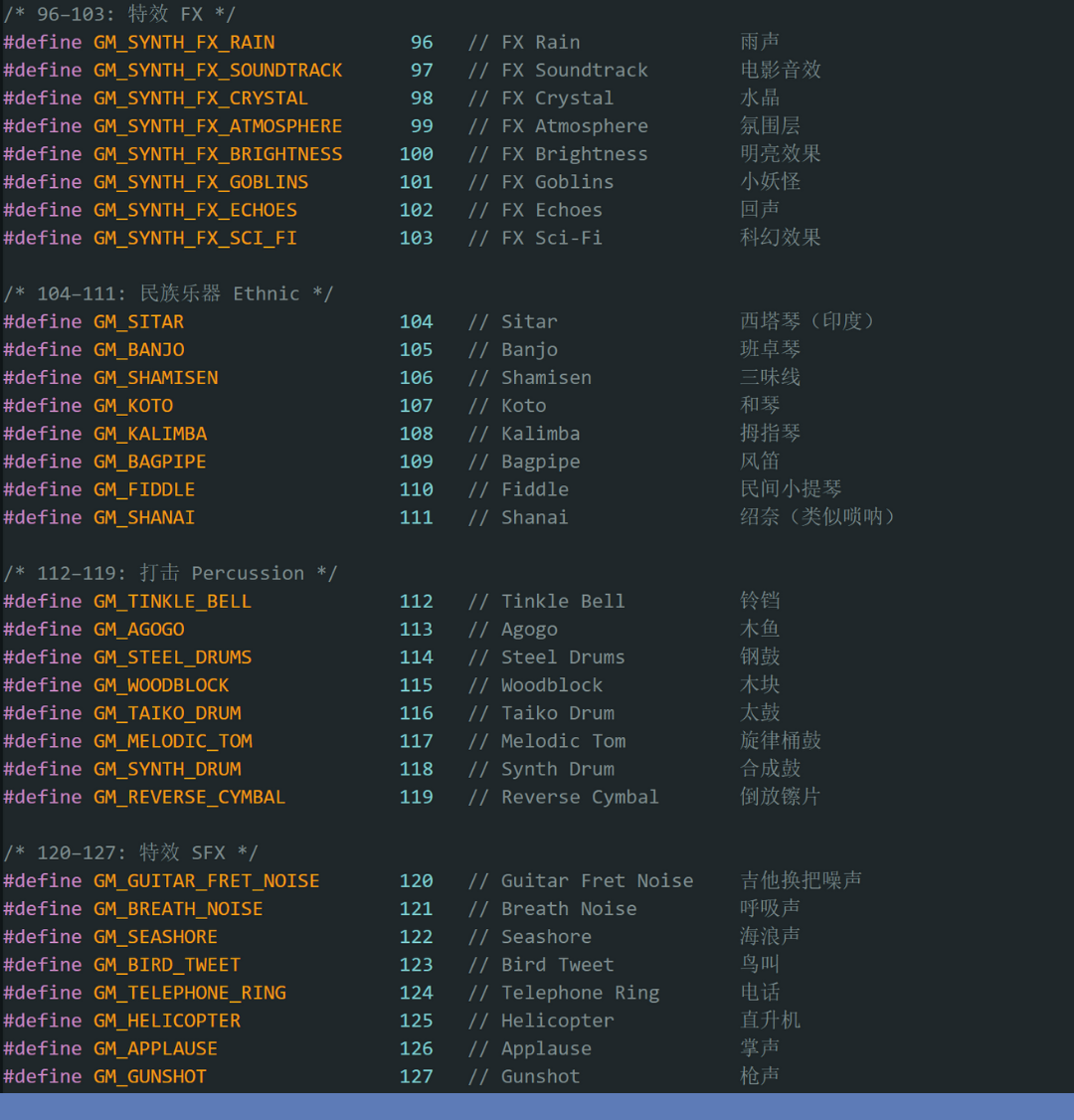

采用 SAM2695 音源芯片，内置 GM 标准 128 种乐器音色 + 鼓组，无需外部音色存储。
支持 实时多声部合成：
无效果模式可达 64 复音
开启混响/合唱效果可达 38 复音
声音合成方式为 Wavetable，音色自然、有层次，可用于音乐演奏而非简单提示音。
内置 混响（Reverb）、合唱（Chorus）、空间声场扩展 以及 四段立体声 EQ 音色调节，可塑造声音氛围和质感。
自带立体声 DAC 模拟音频输出，输出音质动态范围约 86 dB，音色清晰、不刺耳。
搭载 3W D 类功放，可 直接驱动 4Ω–8Ω 喇叭，无需外接功放板。
使用 UART/MIDI 串口控制，可通过单片机发送指令控制音符、音色、力度等演奏信息。
我们提供了 XLOT-MIDI Arduino 库文件，可直接通过简单函数进行：
切换乐器音色
播放旋律或和弦
设置混响 / 合唱 / EQ
控制演奏速度与力度
几行代码即可让装置发声，无需理解 MIDI 协议细节。

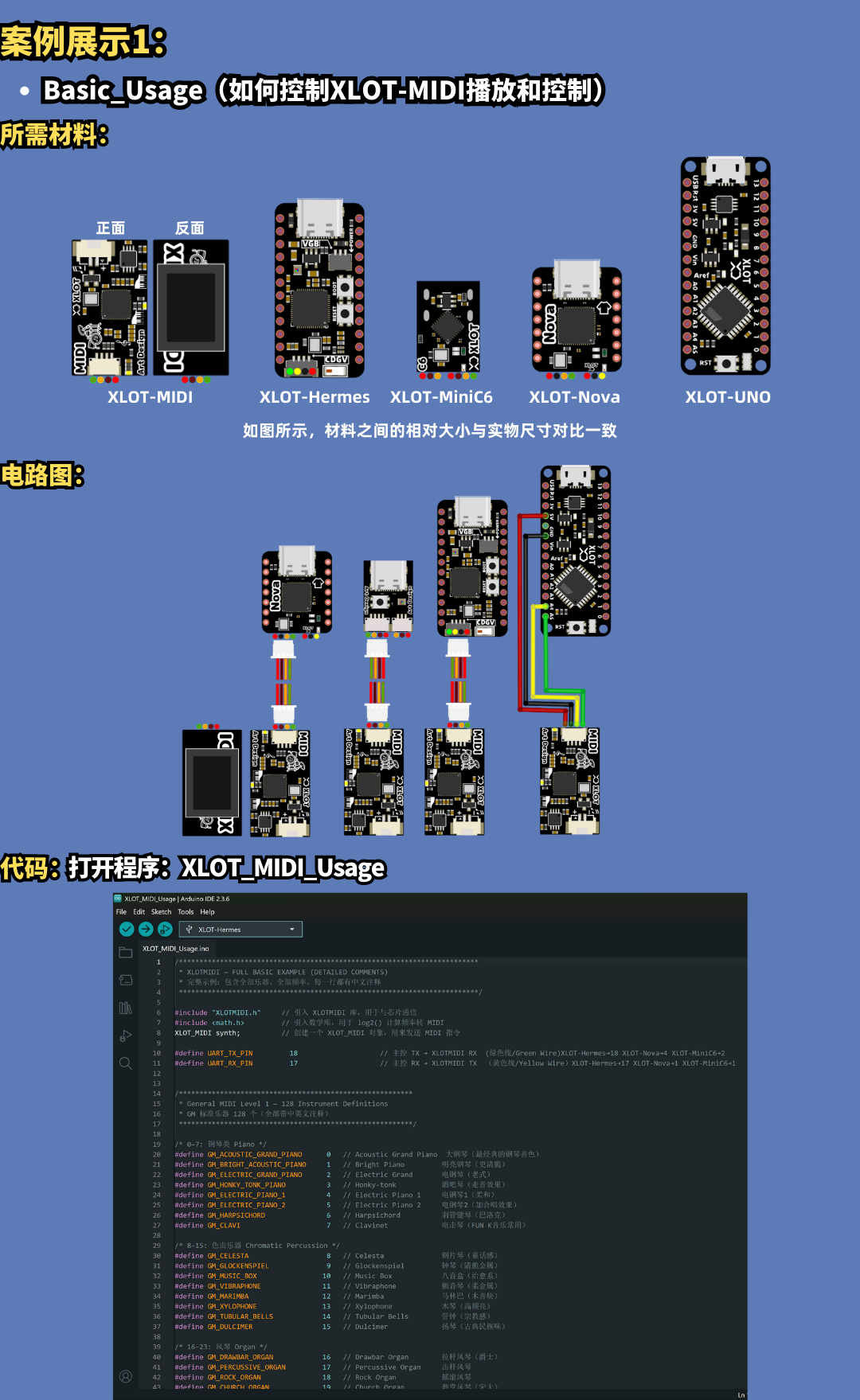

兼容 Arduino / ESP32 XLOT 系列控制板，即插即用，可与传感器系统联动。
模块接口为 SH1.0-4P 标准插口，适合小型装置与可嵌入式结构。
音源芯片工作电压 3.3V；功放部分建议 5V（推喇叭时）。

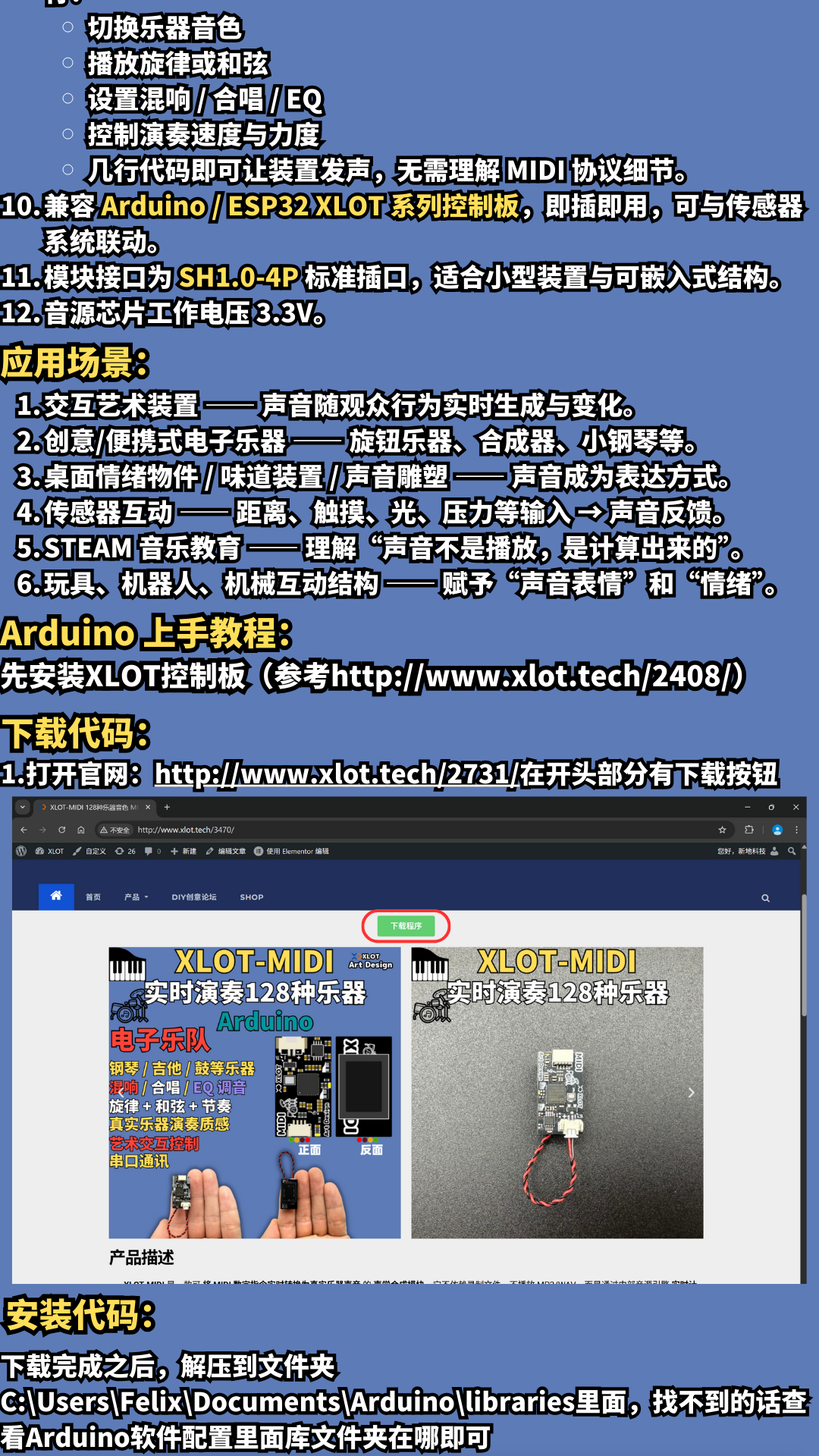

应用场景
交互艺术装置 —— 声音随观众行为实时生成与变化。
创意/便携式电子乐器 —— 旋钮乐器、合成器、小钢琴等。
桌面情绪物件 / 味道装置 / 声音雕塑 —— 声音成为表达方式。

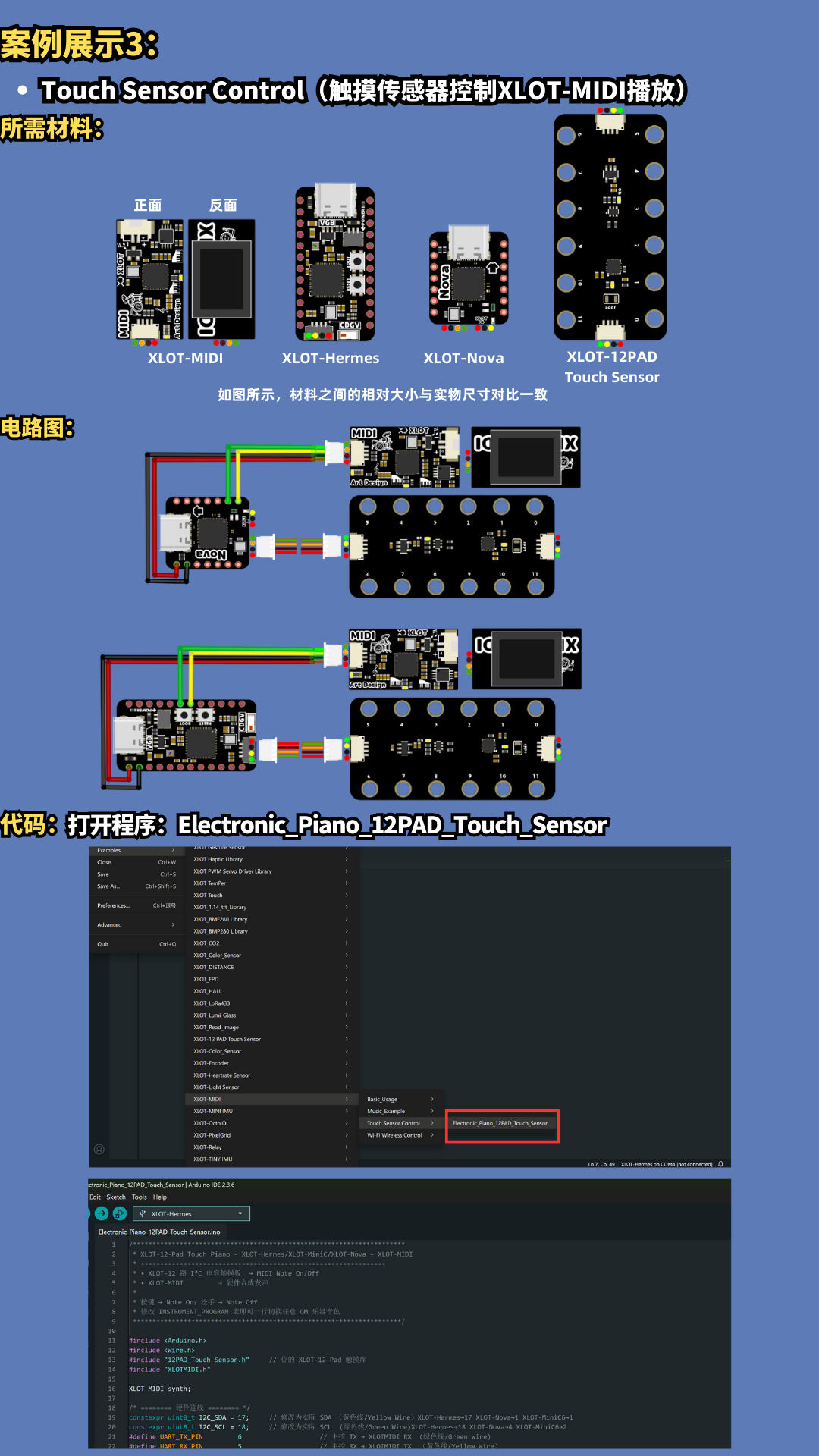

传感器互动 —— 距离、触摸、光、压力等输入 → 声音反馈。
STEAM 音乐教育 —— 理解“声音不是播放，是计算出来的”。
玩具、机器人、机械互动结构 —— 赋予“声音表情”和“情绪”。
下载程序

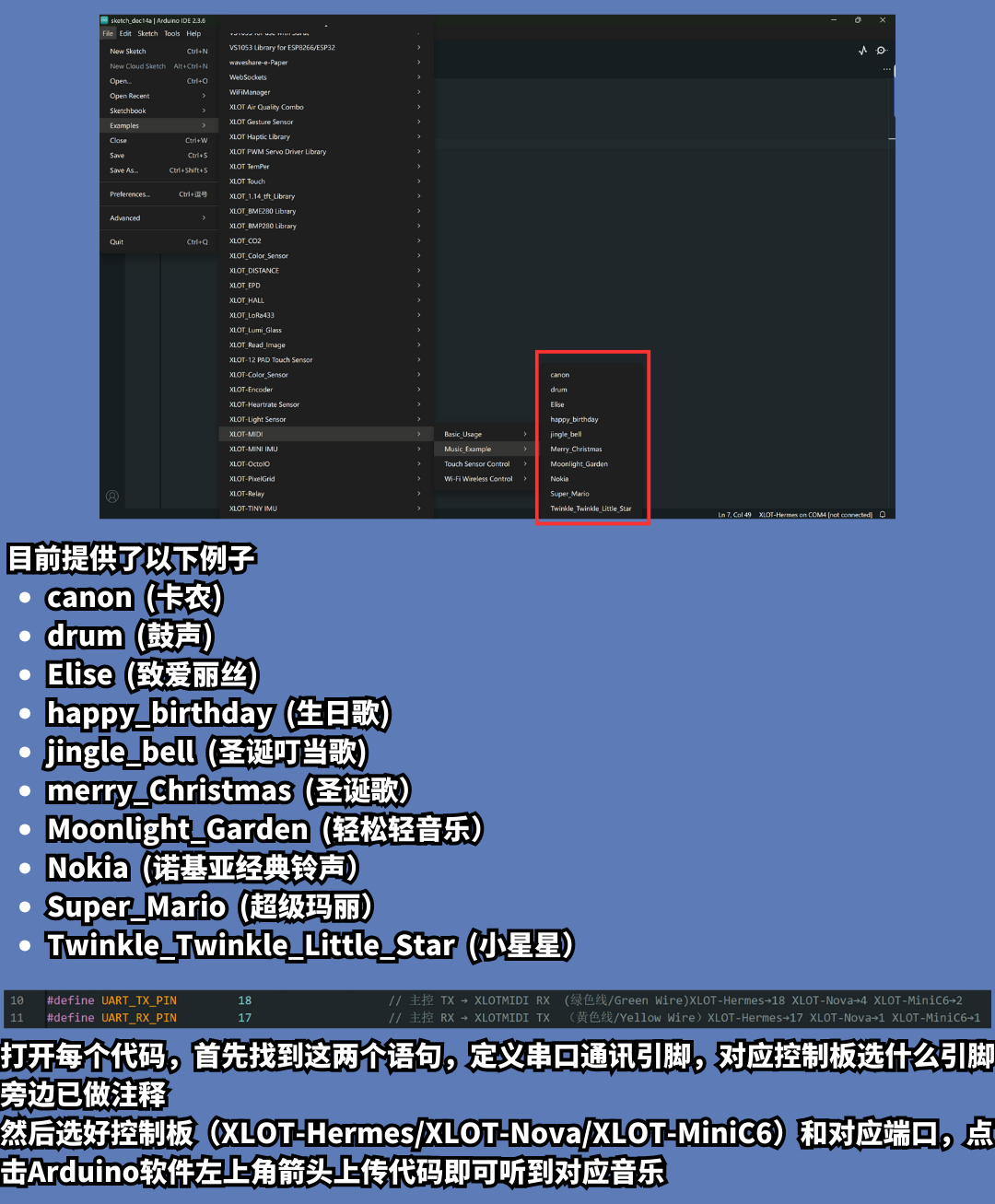

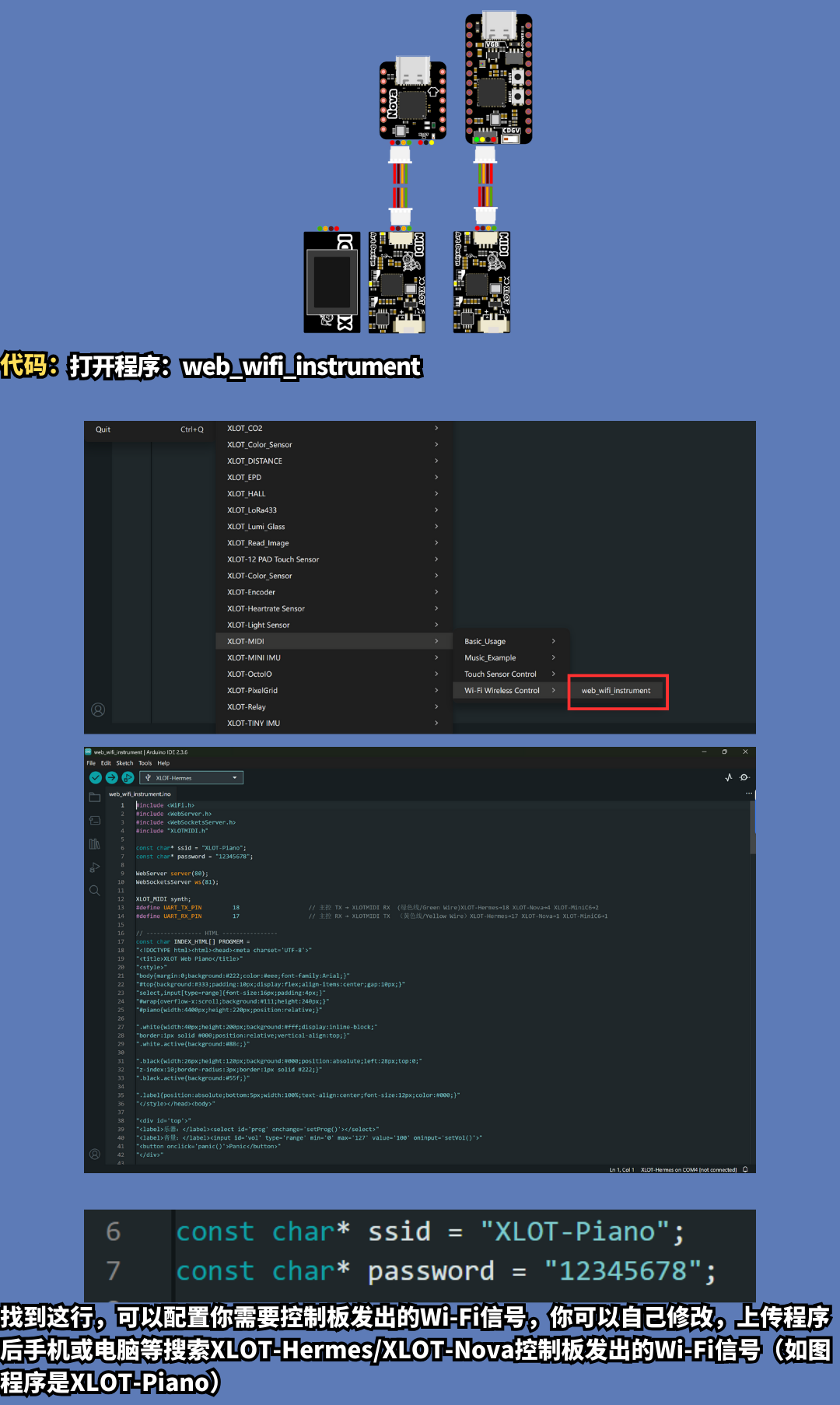

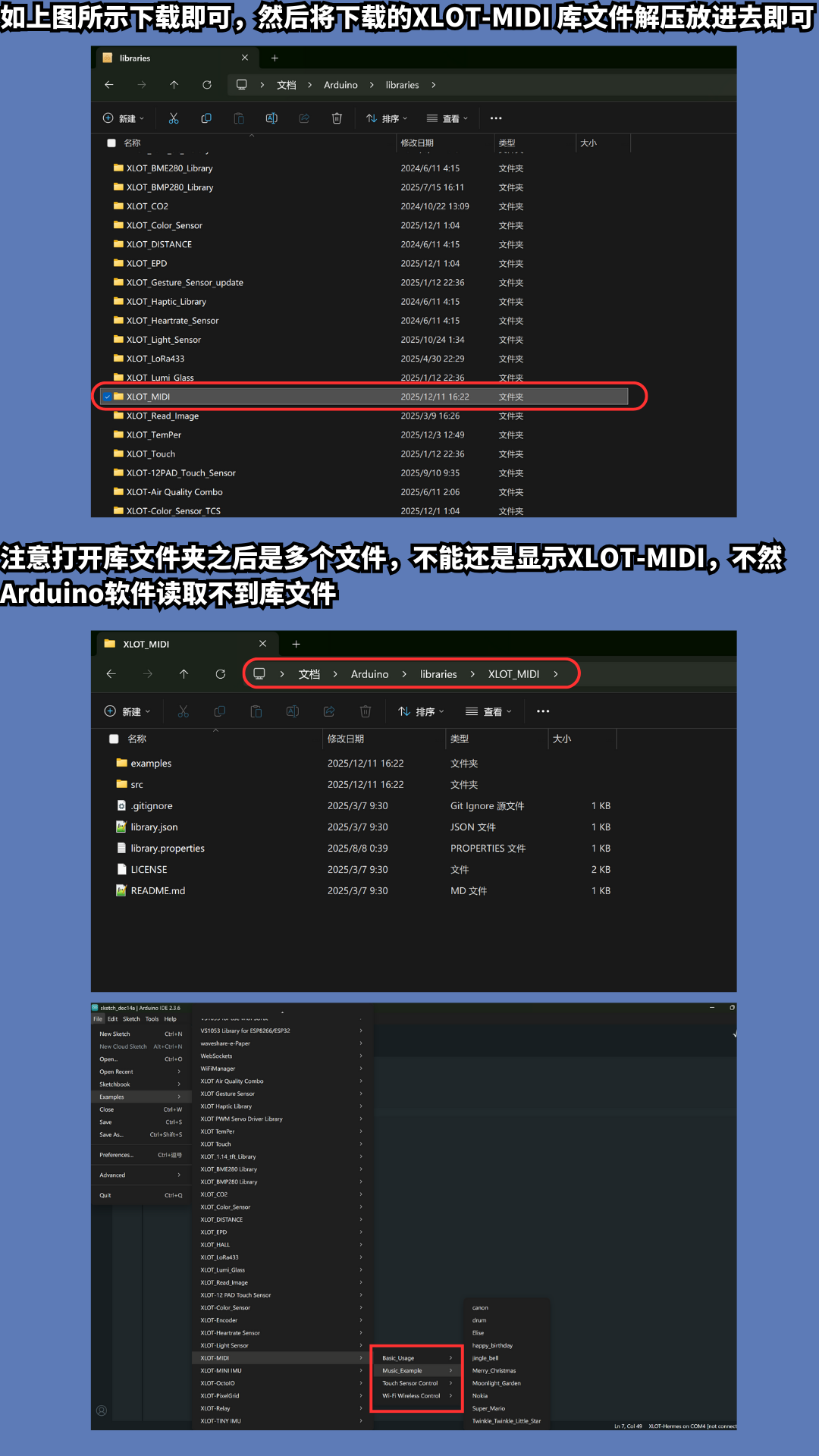

XLOT-MIDI Arduino 库文件，内含示例代码与快速上手说明。通过简单的函数调用即可完成乐器音色切换、旋律与和弦播放、音量与力度控制，以及混响、合唱、EQ 等音色效果设置，无需理解 MIDI 协议细节。将模块与 Arduino / ESP32 连接后，打开示例并上传即可直接发声，几行代码就能让你的装置真正“演奏”。
