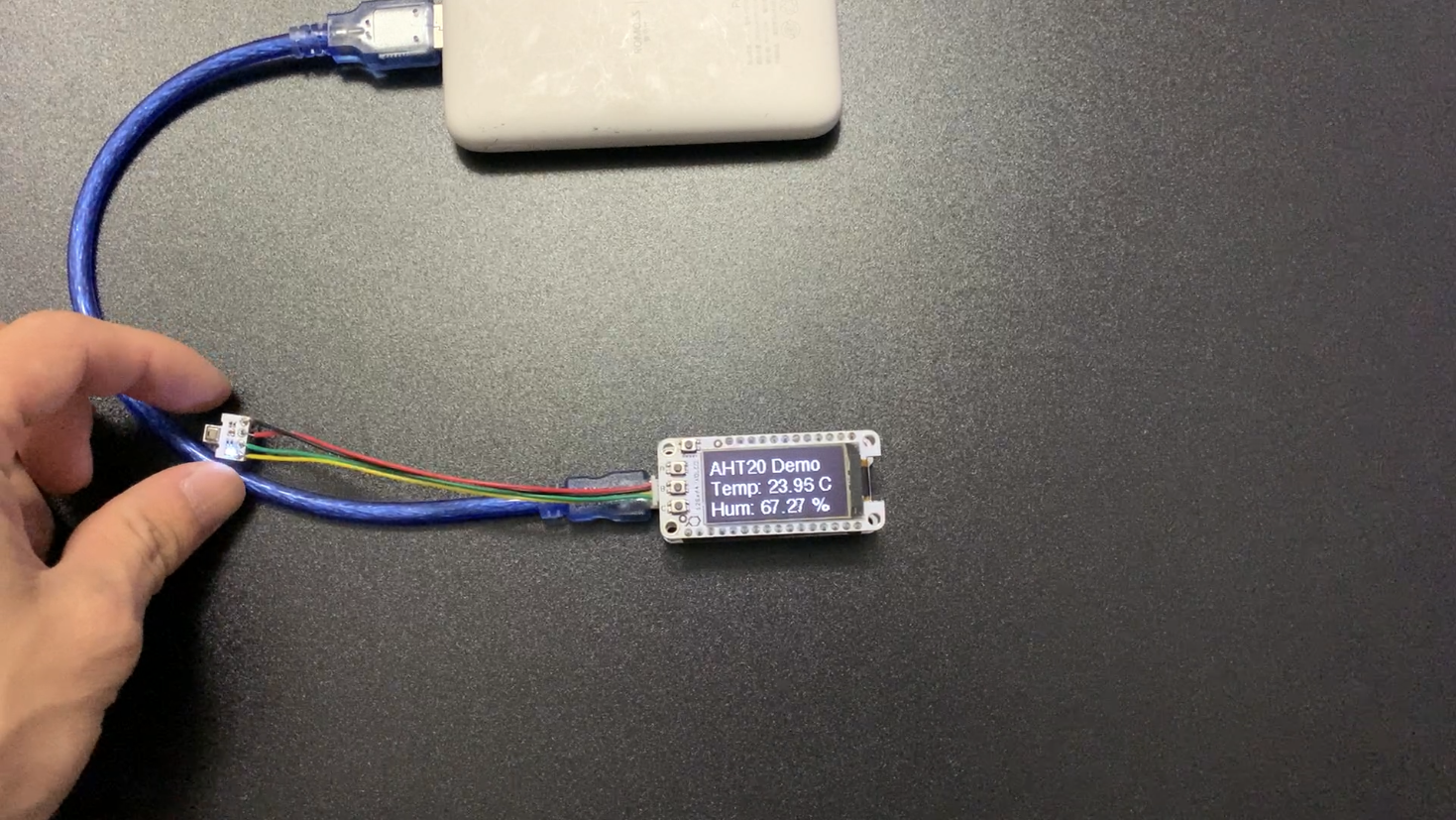

实物图
一、应用范围
暖通空调 、除湿器、测试及检测设备、消费品、汽车 、自动控制、数据记录器、气象
站、家电、湿度调节、医疗及其他相关温湿度检测控制。
二、电路详情

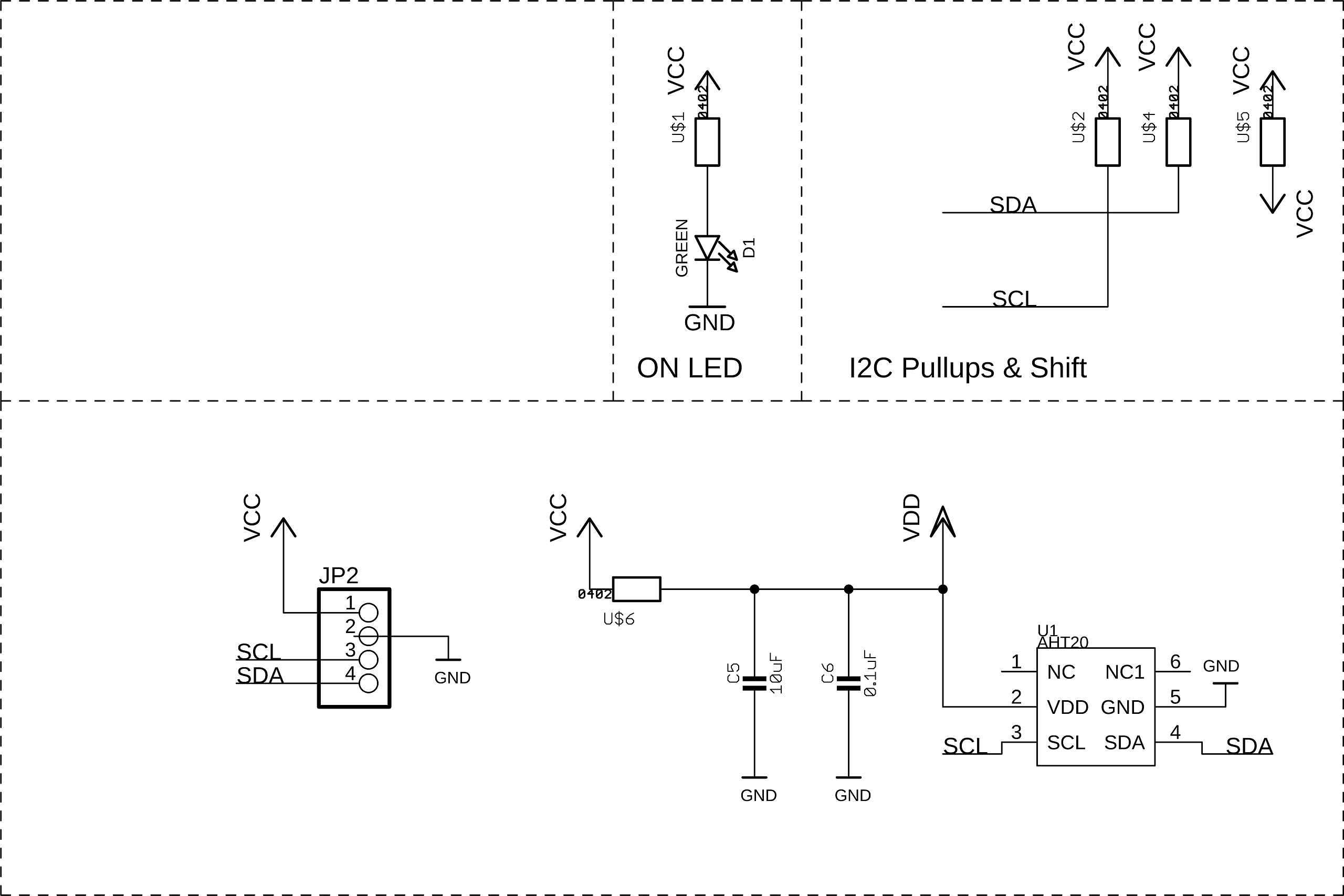

电路图

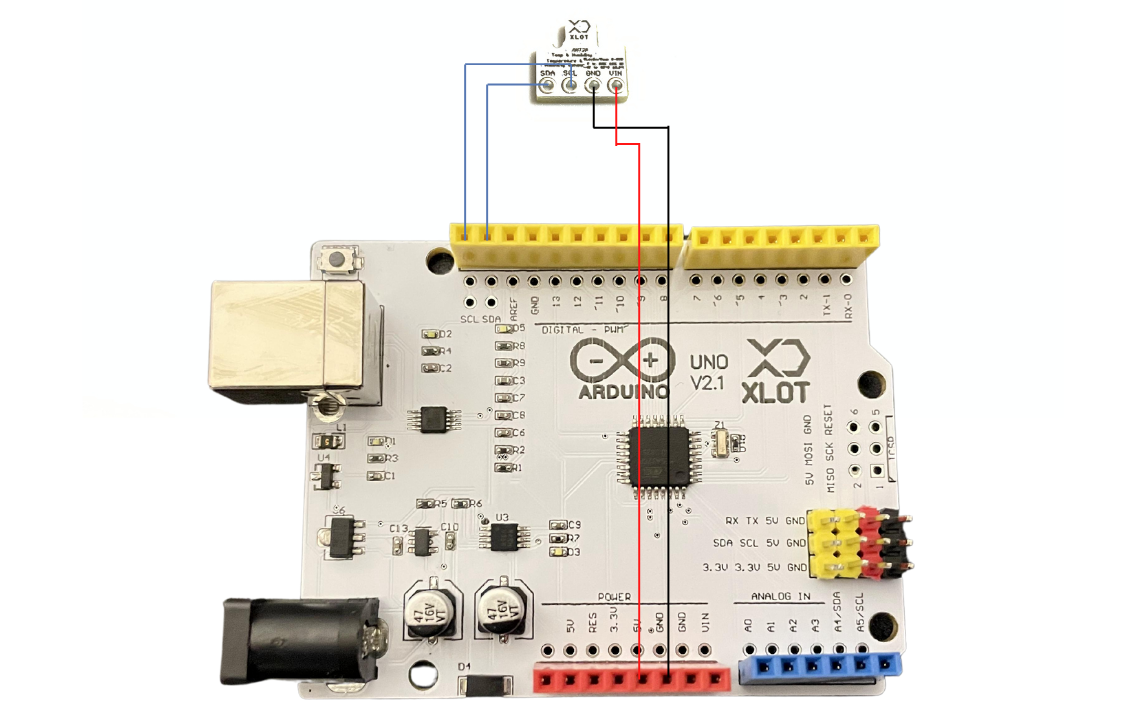

超迷你温度湿度传感器连接图

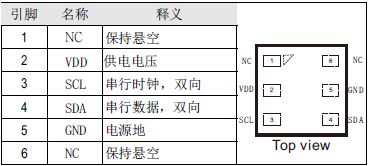

接口定义
1.电源引脚(VDD,GND)
AHT20 的供电范围为2.0-5.5V， 推荐电压
为3.3V。电源（VDD）和接地（GND）之间须
连接一个4.7uF 的去耦电容，且电容的位
置应尽可能靠近传感器- 参考图-典型应用电路。
2. 串行时钟SCL
SCL 用于微处理器与 AHT20之间的通讯同
步。由于接口包含了完全静态逻辑，因而不
存在最小频率。
3. 串行数据SDA
SDA 引脚用于传感器的数据输入和输出。当
向传感器发送命令时，SDA在串行时钟SCL的
上升沿有效，且当SCL为高电平时，SDA必须
保持稳定。在SCL下降沿之后，SDA值可被改
变。为确保通信安全，SDA的有效时间在SCL
上升沿之前，和下降沿之后应该分别延长至
TSU and THO-参考图12。当从传感器读取数
据时，SDA在SCL变低以后有效 (TV),且维持
到下一个SCL的下降沿。
典型应用电路
三、光绘文件

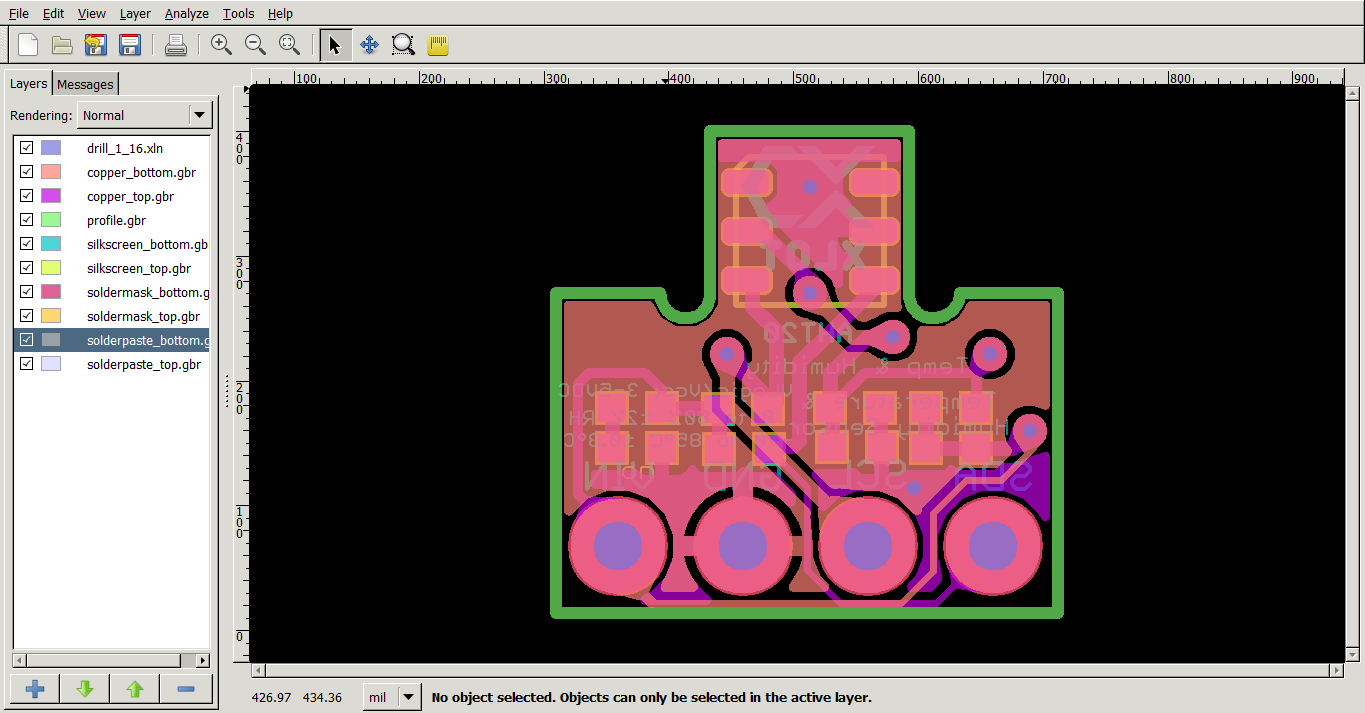

Gerber文件
给厂家就可以直接生产电路板的文件(文章开头有下载链接)
四、代码
详情开头链接下载，烧录之前记得查看“看我.txt”
购物链接
